本帖最后由457878于2017-3-2813:31編輯
原先發過一個求助貼：//bbs.專注于大電流電感設計、制造：電話 ：181-2638-2251/forum.php?mo...8&page=1#pid7738502
問了IC供應商FAE，IC在空載或輕載的時候是工作在pfm模式，所以輕載時頻率一定在音頻范圍內，那能聽到叫聲就不奇怪了我試試加負載，一直要加到200mA以上才聽不到，這就有點狗血了，平時就要消耗1W以上。
另外，我覺得變壓器打膠浸漆終究不是什么好辦法，因?yàn)榭赡苓€會有聲音，我拆了變壓器，覺得繞線還是很緊密的
是不是有其它比較好的方案呢？（元器件少，空載頻率不在音頻內，最好能效比較高）
每個變壓器都是要浸漆處理的
你試試調整下變壓器參數看看還會不會響
jjjyufan發表于2017-3-2813:07
你試試調整下變壓器參數看看還會不會響
怎么調呢，菜鳥一只:)
本帖最后由457878于2017-3-2813:30編輯
jjjyufan發表于2017-3-2813:07
每個變壓器都是要浸漆處理的
那個E字磁芯上有亮閃閃的，估計那個就是浸漆吧，但里面線圈就沒有了，線圈也要浸漆嗎？
我看這個變壓器工藝，是在包膠帶后“含浸”的:
https://wenku.baidu.com/view/3bd...f5f61fb73628bd.html
這樣線圈肯定是沒有浸漆的:)
能確定是變壓器的叫聲嗎？先判斷是否是電容的叫聲。
變壓器含浸的效果會比真空浸漆好一點。
是否使用QR模式的方案，QR模式的芯片噪音很難完全消除，尤其是國產芯片。
一看到讓變壓器中柱點黑膠的FAE就想弄死他。
。
。
。
也可能是你的C3電容在叫，換個CBB電容試試。
要真是變壓器叫我也不知道咋辦
本帖最后由457878于2017-3-2816:35編輯
不亦心發表于2017-3-2815:03
能確定是變壓器的叫聲嗎？先判斷是否是電容的叫聲。
變壓器含浸的效果會比真空浸漆好一點。
是否使用QR模式...
哪有電容會叫的？
百度了下，含浸好像包含了真空浸：）

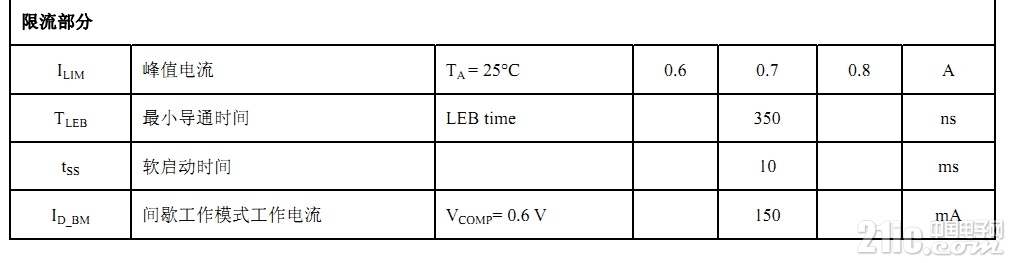

規格書說的pwm，實際只有在額定載荷時是pwm，空載輕載都是pfm（間歇工作），軟開關好像沒用到，根據是：有個“軟啟動時間”

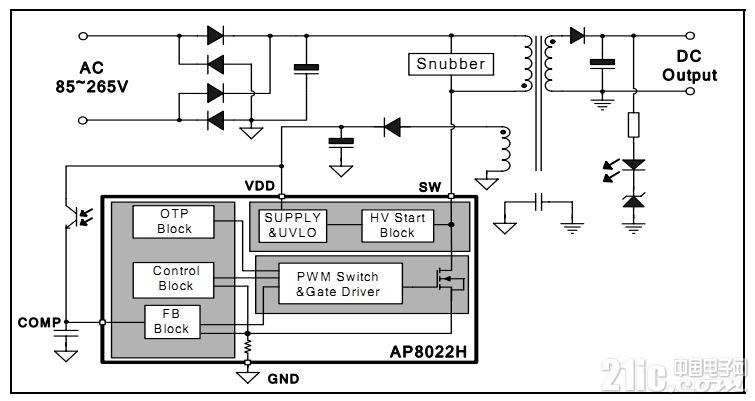

最后發現，有個OTPBlock，說明里面是有程序的，他們要是能改程序，變壓器就不用注黑膠了:)
本帖最后由457878于2017-3-2816:39編輯
justtest111發表于2017-3-2816:21
也可能是你的C3電容在叫，換個CBB電容試試。
要真是變壓器叫我也不知道咋辦...
吸收回路的電容用的是高壓瓷片電容，不會叫的:)
CBB和滌綸倒是有可能叫哦
457878發表于2017-3-2816:37
吸收回路的電容用的是高壓瓷片電容，不會叫的:)
CBB和滌綸倒是有可能叫哦
瓷片電容可以叫得很大聲的。
用FALSELOAD.
不亦心發表于2017-3-2815:03
能確定是變壓器的叫聲嗎？先判斷是否是電容的叫聲。
變壓器含浸的效果會比真空浸漆好一點。
是否使用QR模式...
好的車
不懂，關注
457878發表于2017-3-2816:33
哪有電容會叫的？
百度了下，含浸好像包含了真空浸：）
規格書說的pwm，實際只有在額定載荷時是pw...
這IC應該不會有程序。
457878發表于2017-3-2816:33
哪有電容會叫的？
百度了下，含浸好像包含了真空浸：）
規格書說的pwm，實際只有在額定載荷時是pw...
電容不但會叫，還會唱歌，
這種IC你還指望數模結合，給你搞個代碼？？？
OTP是過溫保護，不是神馬代碼
軟開關和軟啟動有啥關系？
含浸顯然是指清漆浸泡，
457878發表于2017-3-2816:37
吸收回路的電容用的是高壓瓷片電容，不會叫的:)
CBB和滌綸倒是有可能叫哦
不知道你是從哪里學到的這些，
不要誤人，兄弟
環路穩定不？不穩定肯定叫的
電容會叫出聲音,還是頭一回聽說,變壓器會叫聲還是相信的,換一個好的變壓器試一下...
本帖最后由457878于2017-3-2917:01編輯
戈衛東發表于2017-3-2819:11
瓷片電容可以叫得很大聲的。
不是吧，這不科學啊!瓷片應該是結構最緊密的元件啊
