有源箝位電路振蕩,怎么辦?
有源箝位正激式電路中,主管和箝位管DS兩端電壓波形都存在很大的振蕩(正弦衰減形式),特別是管子關斷(DS兩端為高電平時)振蕩很嚴重,開通關斷時刻電壓尖峰都很高,電路效率很低.這樣的問題該怎么解決?大俠們,支支招吧!
把你的圖貼出來看看
應該不會有你所說的問題

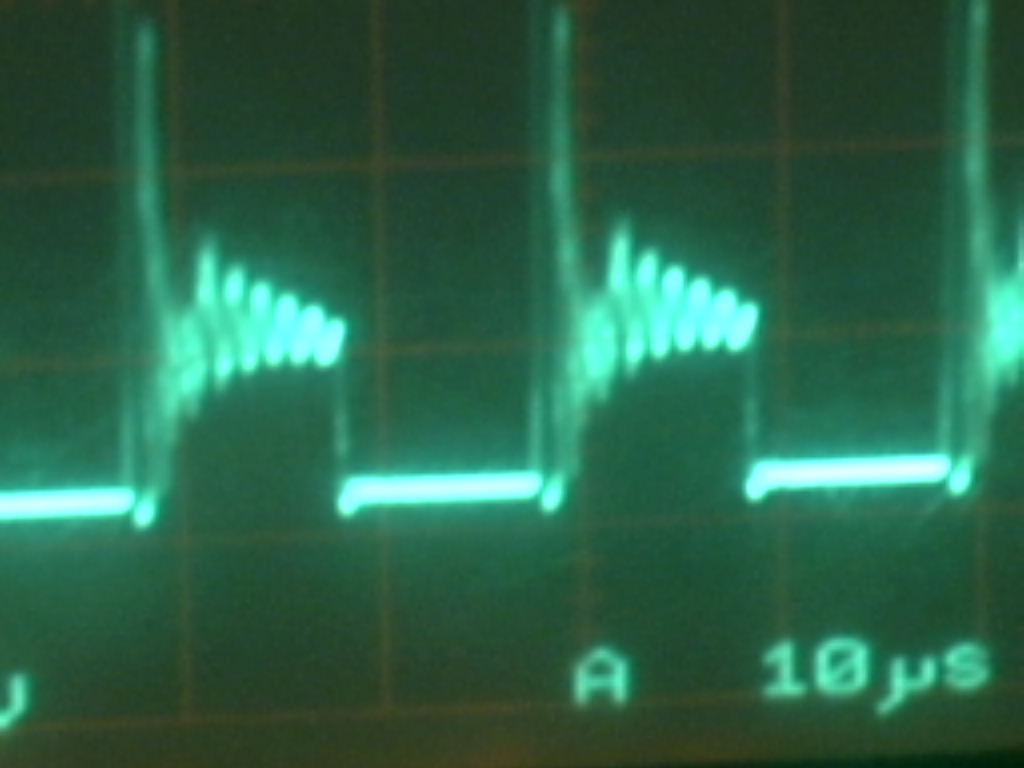

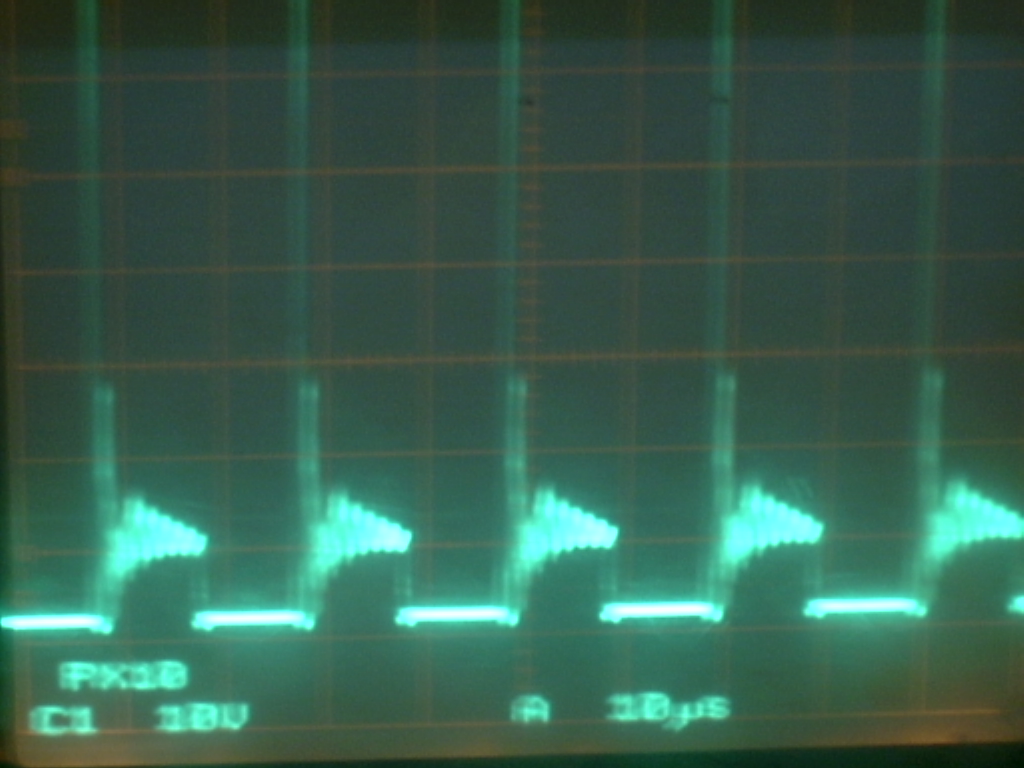

DS兩端的波形,大家給分析分析吧!
數碼相機拍的,效果不是很好.大家看看吧,幫忙給分析分析到底是哪兒的問題,多謝了!自己搞了很久也沒有找到問題在哪里,很郁悶!
好像你的有源嵌位MOS管反了
你的嵌位MOS管反并聯二極管起了嵌位作用.嵌位效果可能會下降.
我懷疑是布線問題.
回路中的雜散電感太大.
回復:
mos的寄生電容要靠濾,環路參數仔細挑挑,原邊電流過大
同樣會有振蕩!
輸出是否用了同步整流?
.
沒有
沒有
請問,有源鉗位的主管和輔管(假設為N-MOS)的驅動波形一定要互補嗎?即一個為D,另一個為1-D,如果都為D可以不可以實現有源鉗位呢?ZVS又可以不可以實現呢?哪位高手給指點一下,小弟正為用TL494做有源鉗位犯難呢,不知道可以不可以做啊,謝謝!
請問您之前遇到的這個問題解決了嗎？我現在也遇到了相同的問題，主功率管上有很大的振蕩，效率也很低，如果您已經解決了這個問題，能不能給我一點指導，急，謝謝！qq:834709915
可以短路副邊，測下原邊的漏感有多少？
試了兩個變壓器，都是這樣的情況，主功率管的關斷尖峰很大，超過兩倍的正常值。兩個變壓器的參數分別為：激磁感3.9uH，漏感0.06uH；另外一個的激磁感30uH，漏感0.25uH。這兩個電感之間沒什么聯系，是我分別繞的，一個是用銅皮，一個直接用導線。
發現好多有緣米勒箝位電路不適用
先秀一下你的箝位電路？
