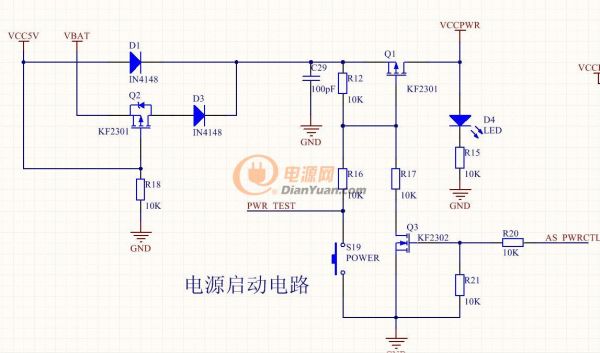

請大家?guī)兔Ψ治鲆幌拢@個電路中Q1和Q3能長長導通嗎，AS_PWRCTL的高電平是3.3V，我認為Q3的柵極電壓是3.3V分壓的一半1.65V，所以VGS<4V(開啟電壓)，因此不能導通，這樣分析正確嗎？
不清楚KF2302與SI2302差異大不。

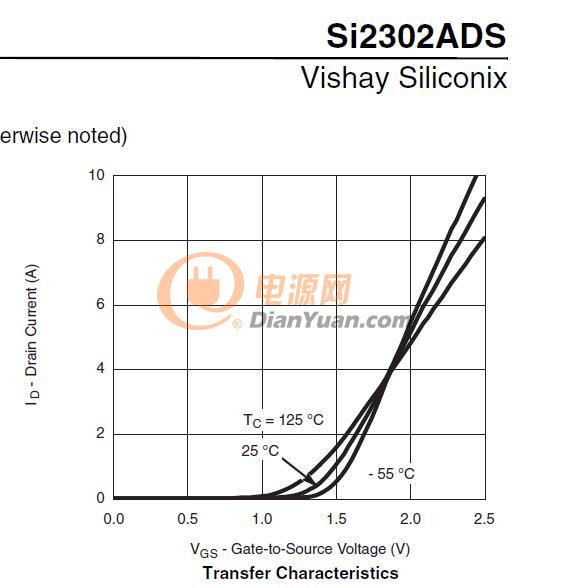

提供個圖片參考下，1.6V已經導通了，只是電流不大。
兩者幾乎是一樣的，謝謝你的回答
但是我有些疑惑，不是當柵源電壓大于開啟電壓才會形成導電溝道，將漏源極兩個PN結聯通，進而才能導電，手冊上小于開啟電壓時也有電流，能幫我解釋一下這個過程嗎，謝謝了
開啟電壓應該是指，達到這個電壓后，MOSFET的電流能滿足規格書上寫的電流，對于RDSon的值域Vgs電壓有關。
達到Vgsth之前，MOSFET是在放大區工作或者不工作。達到Vgsth之后，MOSFET工作在飽和區。
Q3可能是低VGSth的MOS。
恩，好的
