已經被添加到社區經典圖庫嘍 http://www.dianyuan.com/bbs/classic/ 電感帶抽頭嗎？ 不然升不到這么高哦 就是直插式的電感，沒抽頭，很好買的那種 你看反了， MOS管導通時，其D極電壓為零。 就是，他的占空比很大，而不是很小 恩，是的，但是關鍵是我給的pwm信號占空比是2/3，為什么到mos管這就變成0.95左右了，這是為什么呢 拿兩個探頭，一個看單片機的輸出驅動信號，一個看MOS管G極的驅動信號 很明顯，驅動電壓過低，看了安森美的datasheet，bs107a的極限驅動電壓（1V-3V),考慮參數差異，以及分布電容的影響，有可能要高于3V，還要考慮你控制器出來的信號的驅動能力，也就是說考慮上升時間與下降時間。至于電壓為什么升到那么高，你可以參考boost輸出開路去考慮。 不是，我是想問為什么導通時間占總周期的0.95以上呢？我看了這個管子的datasheet，開啟時間和關斷時間大約都是在10ns左右的 我給的信號是3.3v的，實測是完全可以使mos管導通的

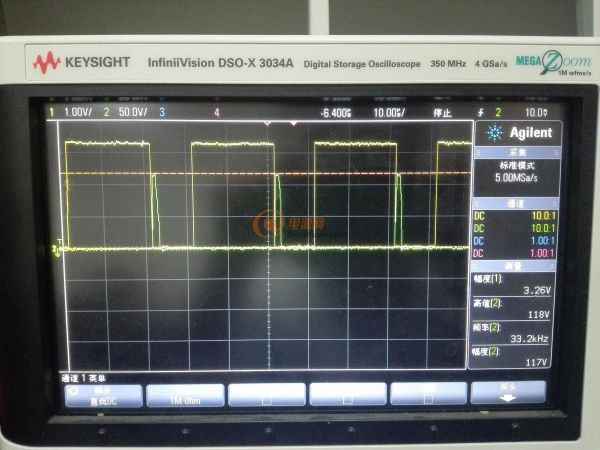

這個是pwm信號（ch1）和mos管d級電壓信號（ch2） 你這是4通道的示波器，加多一路看mos管G極的波形，肯定是驅動哪里有問題 pwm信號就是g級波形了 看樓下，我覺得是mos管的開斷時間比確實是2：1，主要是二極管的漏電流造成了反向電壓的形成，但是這個和boost升壓的原理不一樣，boost升壓的vo：vi=1/（1-d），d是占空比
PCB線路板過孔對信號傳輸的影響
一．過孔的基本概念
過孔（via）是多層PCB的重要組成部分之一，鉆孔的費用通常占PCB制板費用的30%到40%。簡單的說來，PCB上的每一個孔都可以稱 電感為2MH， 電壓為600V，脈寬為400US，求流過電感的最大電流(電感不飽和)。
通俗點說就是600V的直流電壓加在2MH的電感上400US，電流能達到多大。
最好給個公式，感激不盡 之前我這個電源是好的，我照著做的新做的板子卻不能實現這個功能，帶負載后電壓降低，想了解下，想了解下這款芯片的調試資料，謝謝！
已經被添加到社區經典圖庫嘍
http://www.diany 大功率電感
|

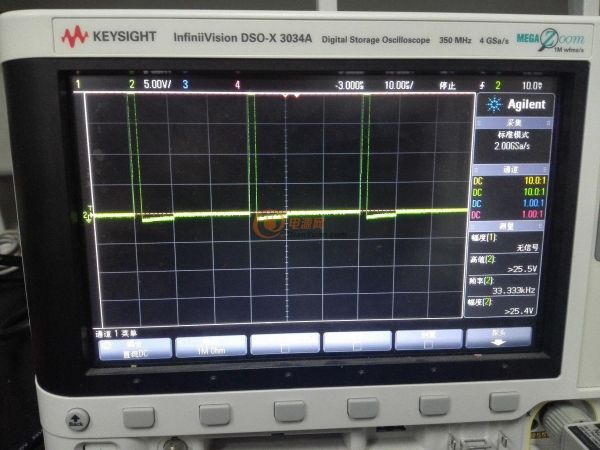

d極波形
