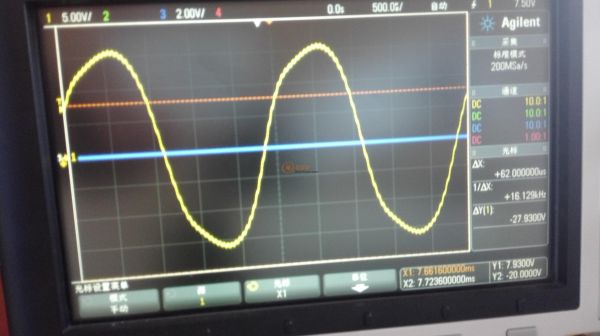

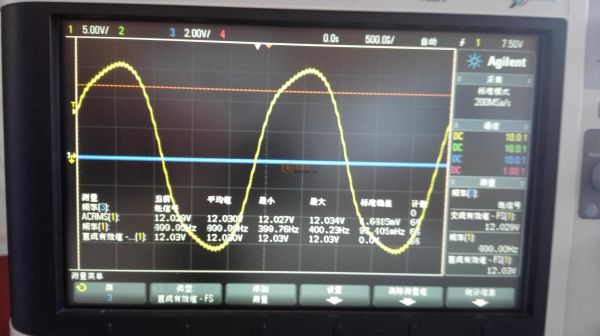

400Hz 逆變電源輸出波形畸變，怎么解決？濾波電容10uF，電感1.3mH，電容和

感越大畸變越厲害，開關頻率20K，采用的SPWM開環控制。現在是低壓測試階段，波形就不正常。

10uF，電感1.3mH是計算得到的還是經驗值啊，試試帶點負載再調試看看。 設計是500W的功率，115V、400Hz ，帶載后變成有點兒三角形的樣子了，50Hz的波形輸出是正弦的，我是在40V的母線電壓下先測試效果的。 帶載變三角形的話，SPWM出來的算法對不？一般情況算法對了，LC都比較容易配的。

算法輸出50Hz波形是沒問題的，為何輸出400Hz就畸變了呢？

算下電感是否飽和。 還是空載狀態呢！就沒有帶載。 已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/

這示小器得多少錢買的啊？

現在也就2～3W吧

我拆解過一個西門子的逆變器，3KW，輸出AC230V，50Hz，載波頻率6KHz，輸出濾波電抗器100多微亨，電容3微法。

相比之下，你的電抗器和電容都太大了。

50Hz 3KW的逆變器的輸出電抗100uH和電容有點兒小了，估計是電壓THD要求不高。 你頻率400HZ L C感覺都大了啊 是有點兒大，主要考慮波形光滑好看些，降低過電感電容，波形毛刺就多了。這不是主因，波形畸變難道是死區造成的么？ 從波形上看，應該是SPWM計算錯誤了。 大功率電感廠家 |大電流電感工廠
