方案概述

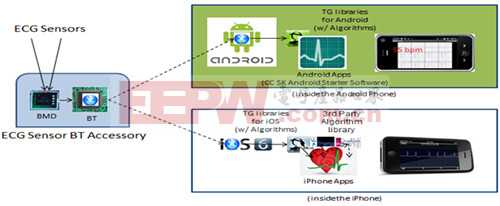

在本方案設計中只需使用 BMD101 即可擷取人體 ECG 訊號, 已經內含 DSP 所以不需要外掛 MCU, 只需經由 BT 將數據傳送到 Laptop, Tablet or Smartphone,即可于 device 端秀出心電圖及心跳數。 功能定義http://www.fpcban.com/大電流功率電感及性能指標
BMD101 透過兩個電擊點可偵測出人體微弱的電壓變化, 即可量測出 ECG 訊號, 藉由 BT 來傳送 Raw data 及心跳數到 Device 端。 方案優勢

① BMD 101 為 Single Chip Solution ( DSP + AFE )；

② SoC 以內含心跳數的算法, 可直接讀取緩存器得到心跳數；

③ 提供算法, 如 HRV, Respiratory Rate, 貼片繞線電感HR Acceleration, Target HRfor Physical Training, Heart Fitness, Relaxation Level 。

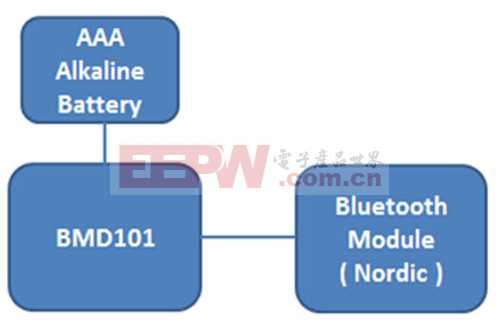

原理及實物圖
