能夠區分信號和噪聲是許多信號采集系統的一個關鍵方面。無論明確的電信協議、雷達掃描，還是測量?jī)x器，采集弱信號并加以解讀是區分任何系統性能的核心所在。對于GSPS ADC，最重要的一個交流性能參數可能就是SFDR。 簡單而言，該參數規定了ADC以及系統從其他噪聲或者任何其他雜散頻率中解讀載波信號的能力。

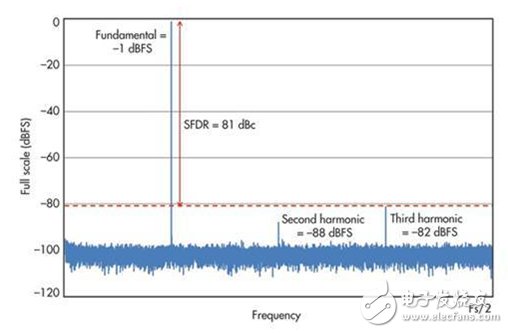

　　這是一款單芯片12位ADC的FFT，其中，第三諧波為SFDR的主要貢獻因素。 在這種情況下，從基波（–1 dBFS）到第三諧波（–82 dBFS）的動態范圍為–81 dBc，因?yàn)閯?dòng)態范圍是相對于載波功率的。

圖1

　　使用GSPS ADC消除交錯偽像

　　具有高寬帶SFDR的GSPS ADC目前已經上市，這類器件不存在過去曾對系統性能形成限制的交錯偽像。AD9860是一款雙通道、14位、1 GSPS ADC，可在1 GHz輸入下實現78 dBc的SFDR。AD9625是一款12位、2 GSPS ADC，可在1 GHz輸入下實現80 dBc的典型寬帶SFDR。

　　SFDR是GSPS和ADC的一個重要而關鍵的性能指標。 寬帶SFDR一般受基波信號第二或第三諧波的限制。 單通道單芯片流水線ADC及其他高級架構為高性能GSPS轉換器開創了一個新的前沿。 在頻域中，它們不存在ADC架構過去在GSPS空間所表現的交錯雜散。

　　對于要求寬帶響應的應用，查看、規劃和移除這些偽像可能面臨諸多問題。 新型解決方案可以解決這些系統問題，同時還能在整個寬帶頻譜內提供最先進的SFDR性能。
