在現代應用中，傳統的低壓降穩壓器（LDO）正逐漸被開關電源（SMPS）所取代。雖然LDO是一個成本低廉而且強固耐用的電源解決方案，但是它耗電很大。越來越多的便攜設備商，像數碼相機、手機、PDA制造商，都在研究用效率更高的解決方案取代LDO的可行性。開關解決方案的大小，即電源的物理尺寸，通常是這些廠商無法逾越的障礙。
工作原理

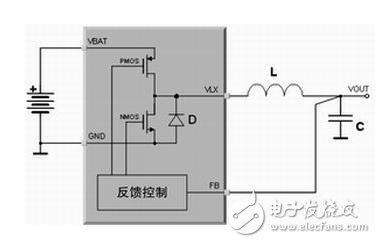

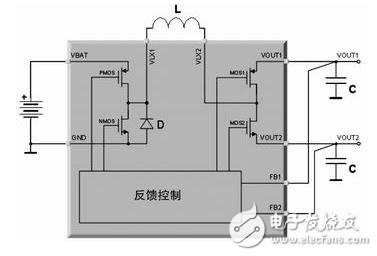

先簡要地了解一下傳統的降壓直流-直流轉換器，STw4141創新的雙輸出拓?fù)渚褪窃醋赃@種設計。圖1是一個簡單的降壓轉換器的電路示意圖，圖2是其線圈電流的波形。降壓轉換器拓?fù)浣M件包括PMOS和NMOS組成的功率級、線圈L、輸出電容C和反饋控制回路。PMOS和NMOS以1/T的頻率反相開關，占空比為D1當PMOS晶體管導通時，線圈電流開始上升，斜率為：
（1）當NMOS晶體管導通時，線圈電流開始下降，斜率為：
圖1降壓拓?fù)?/p>
（2）在穩態過程中，下列條件必須有效：
（3）公式3是指每個時鐘周期開始時的線圈電流IL必須等于每個時鐘周期結束時的線圈電流IL（否則系統不是穩態）。從這個條件，我們可以得出降壓轉換器的占空比公式。
（4）公式4指線圈產生的總電量必須等于負載消耗的總電量，假設所有的開關和RDSOn損耗忽略不計。
