引言
在汽車以及其他照明應用中，通常需要調節內部燈光。使用機械分壓器實現這一功能會浪費電能，使用機械分壓器實現這一功能會浪費電能，效率相對較低，而且還存在耐用問題。而本應用筆記中的設計利用用戶熟悉蜂窩電話中上/下控制鍵的功能，采用低成本數字電位器（數字分壓器）來實現強弱調光控制。使用數字分壓器不但避免了機械分壓器的低效和機械耐用性問題，而且大大節省了功耗，提高了效率。
I車燈調光方案

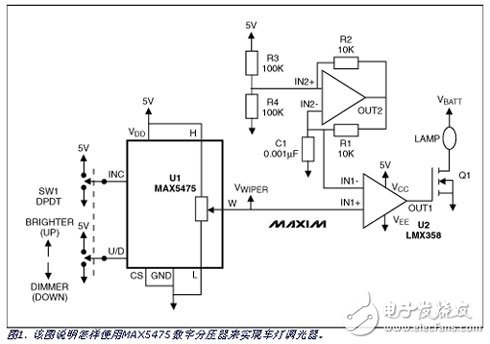

本設計使用非易失數字分壓器來建立調光閾值，使用單獨的偽鋸齒波振蕩器來實現脈寬調制（PWM）燈光控制。 MAX5475 （U1）是一個32抽頭非易失數字分壓器，端到端電阻為100k。該設計使用一個雙刀雙擲（DPDT）開關（SW1）來控制數字分壓器。一端控制 MAX5475的U/D引腳，另一端控制INC引腳。因此，“向上”方向按下開關會在INC上產生從高到低的轉換，遞增數字分壓器；“向下”方向按下開關會遞減數字分壓器。MAX5475電刷位置的非易失特性支持在不供電狀態下也可以保持調光設置。
數字分壓器的電刷（VWIPER）被送入LMX358 （U2）雙路運算放大器（op amp）的反向輸入端。然后和雙路運算放大器另一輸入端產生的偽鋸齒波進行比較。基本上，鋸齒斜坡為FET Q1產生PWM驅動。提高VWIPER會增加占空比、FET接通時間以及燈的亮度。（實際中，由于燈包括由R1和C1構成的RC充電網絡，因而是非線性的。但是，在充電間隔內，波形非常適合進行低成本占空比控制）。邏輯電平n溝道增強型FET對燈進行驅動。應該根據燈的負載需求來選擇Q1。
