本方案結合現有資源，給出一種接收機的設計實例，重點分析了混頻部分、本振部分及控制部分的實現方法并給出了具體的電路設計。通過利用頻譜儀及射頻信號發生器對設計實例進行系統測試，系統的整機增益和噪聲系數全部符合設計指標。

　　0 引言

　　全球導航衛星系統GNSS（Global Navigation Satel-lite System）近年來得到了廣泛的引用，從而引發相關領域的高度關注。目前的接收機模式無法滿足日益增長的使用精度要求。所以，在原有的單模接收機的基礎上研發更高精度、更加穩定耐用的雙模接收機成為研究的核心。

　　本文提出了一種GPS/Galileo雙頻雙模接收機射頻前端系統的設計方案，該方案結合現有資源，展示出了該種接收機設計的實例。重點分析了混頻部分、本振部分及控制部分的功能及實現。最后利用頻譜儀及射頻信號發生器等設備對實例進行系統級測試，驗證了系統結構的正確性。

　　1 GPS/Galileo 雙模雙頻接收機系統

　　1.1 接收機結構

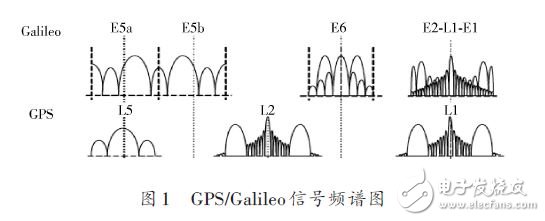

　　設計接收機首先要考慮的就是頻帶的選擇。如圖1所示，GPSL1/L5和GalileoE1/E5a中心頻率相同，如果選擇該頻段的話，那么很多的元器件可以得到復用，從而極大地減少了研發和生產成本，同時也可以減小接收機的體積。

　　比較流行的雙頻雙模接收機射頻前端的結構大致有信號獨享通道、公用信道、通過控制使某一時刻通道內只有一個載頻信號三類。本設計以第三種方案為基礎，在盡可能減少信號相互干擾的同時，爭取最大限度地復用元器件。結構圖如圖2所示。 大功率電感廠家 |大電流電感工廠
