1.引言
DMX512協議是美國劇場技術協會（United-States Institute forTheaterTechnology，USITT）制定的數字多路復用協議，其制定的初衷是為了使舞臺、劇場等地所使用的眾多的調光器和控制器能相互兼容。雖然它不是一個行業或國家標準，但是由于它的簡單性和實用性，自從出臺以來，得到了世界各地生產商和使用者普遍承認。在國內也有越來越多的生產廠家在生產或關注采用DMX512協議的數字調光設備。
本文提出了一種基于Cortex-M0單片機的DMX512調光設備的設計方案，該方案能接入2路DMX信號，并進行合并進行調光，并根據內部AD進行硅路溫度，電壓和電流進行檢測，然后報告給控臺。
2.Cortex-M0
ARM Cortex-M01處理器是現有的最小、能耗最低和能效最高的ARM處理器。該處理器硅面積極小、能耗極低并且所需的代碼量極少，而且是一款32位的RISC處理器，16位的Thumb(＄66.9600)指令集，代碼密度高。高度優化的功耗與面積使其更適于低成本，低功耗的場合，中斷現場的自動保護使得它在進入與退出中斷時的軟件開銷降到最低同時具有確定的指令執行時間能保證每條指令執行的時間總是相同的，從而能達到一種實時控制。作為ARM公司的最低端產品，同樣擁有高性?xún)r(jià)比，穩定可靠的特性，由此選用此款芯片并應用ARM公司的MDK集成開發工具，可提高開發效率，縮短開發周期。
3.系統硬件設計

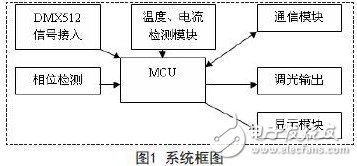

本DMX512調光設備是以NUC100(＄1.6059)（Cortex-M0）為控制核心。整個系統的硬件部分包括DMX512信號接入模塊，MCU，相位檢測模塊，調光輸出模塊，溫度，電壓及電流檢測模塊，通信模塊、顯示模塊等。整個DMX512調光設備框圖如圖1所示。
