直流電 源 裝 置 的 并 聯 是 將 兩 臺 或 兩臺 以 上 的D C / D C 電 源 裝 置 的 輸 出 并 聯 起 來 給負 載 供電 。 為 了 滿 足 本 系 統 可 調 的 四 象 限 運 行 性 能 指 標 要 求 ， 直 流電 源 需 采 用 P W M D C / D C電 源 ， 而 P W M D C / D C 電 源 的 并 聯 將 有 許 多 特 殊 問 題 需 要 解 決 ， 如 裝 置 的 動 態 與 靜 態均 流 等問 題。 為了 解 決 這 些 問 題 ， 本文對 系 統 的 結 構 ， P W M D C / D C 電 路 的 結 構 、工 作 模 式 ， 是 否 采 用 輸 入 直 流 母 線 ， 系 統 的 控 制 方 案 ， 泵 升 電 壓 的 處 理 等 問 題 進 行 了討論 與研究。

　　1 、 D C / D C 電 源 并 聯 系 統 的 拓 撲 結 構

　　D C / D C 并 聯 系 統 是由 兩 個 或兩 個以 上 D C / D C 電 源 模 塊 并 聯 而 成。 為 了 保 證D C / D C直流電 源并 聯運 行安 全 可靠， 應 選 擇 合 適 的 D C / D C 電 源 模 塊。

　　1 . 1 D C / D C 電 源 模 塊 拓撲 結 構的 選 擇

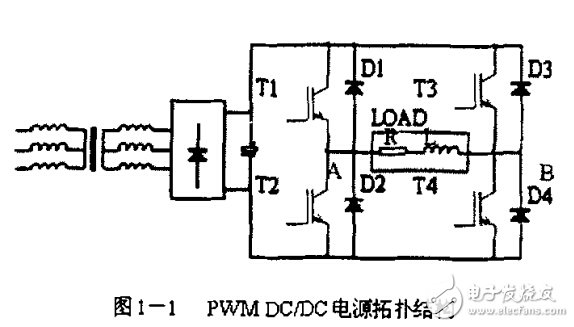

　　D C / D C 電 源 斬 波電 路 的 常 見 拓撲 結 構 有 A 型 斬 波電 路 和 B 型 斬 波 器。 其中A 型 斬波 器 只能 在單 象限內 工 作，型 斬 波 器能 在雙 象限內 工 作輸出 的 直 流電 壓的 極 性 不 變，電 流的 極性可 變。輸出 電 壓極 性 不 變， 電 流 平 均 值 只能 維 持 一 個 方向 。 B為了 滿足系 統 要求的 能 夠四 象 限 運 行 ， 本 系 統 中 D C / D C模 塊 選 用 的 是 P W M 橋 式電 路。這 種 橋式 斬 波電 路 如圖 1 一 1所 示， 是由 四 個 功 率 管 和四 個續流二極管組 成的。

　　1 . 2 D C / D C 電 源 并 聯 系 統 拓 撲 結 構 大功率電感廠家 |大電流電感工廠
