FPGA（Field－Programmable Gate Array），即現場可編程門陣列，它是在PAL、GAL、CPLD等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路（ASIC）領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。FPGA的開發相對于傳統PC、單片機的開發有很大不同。FPGA以并行運算為主，以硬件描述語言來實現；相比于PC或單片機（無論是馮諾依曼結構還是哈佛結構）的順序操作有很大區別，也造成了FPGA開發入門較難。目前國內有專業的FPGA外協開發廠家，開發展基本電路如下：

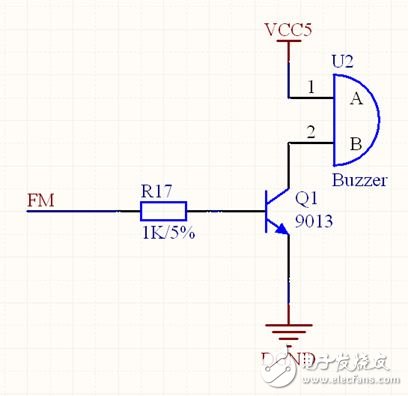

蜂鳴器電路如圖3.47所示。FM信號由FPGA的I/O口控制。當FM為高電平時，Q1的BE導通，則CE導通，蜂鳴器的5V和GND形成回路，發出聲音。當FM為低電平時，Q1的BE斷開，則CE斷開，蜂鳴器的5V和GND斷開，因此沒有電流流過蜂鳴器，蜂鳴器便不發聲。在后面的實驗中，我們可以使用PWM信號，即以固定的時高時低的電平控制Q1的導通與否，然后達到蜂鳴器的時斷時開，人耳聽到的便是不同頻率的聲響。
圖3.47 蜂鳴器驅動電路

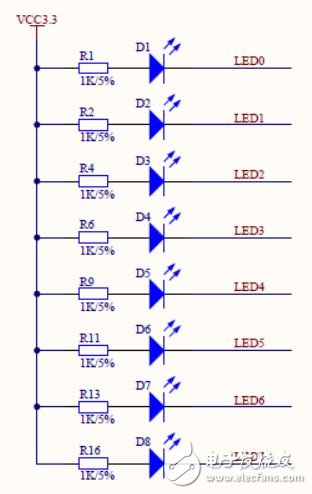

8個LED指示燈的電路如圖3.48所示，他們公共端接電源3.3V，另一端連接FPGA的I/O口。若輸出高電平，LED熄滅；若輸出低電平，則LED點亮。這8個LED的接口是與數碼管的段選信號復用的。
圖3.48 8個LED指示燈電路

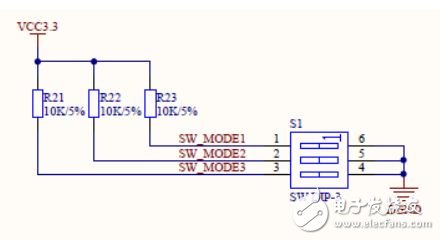

3位的撥碼開關電路如圖3.49所示。
圖3.49 撥碼開關電路

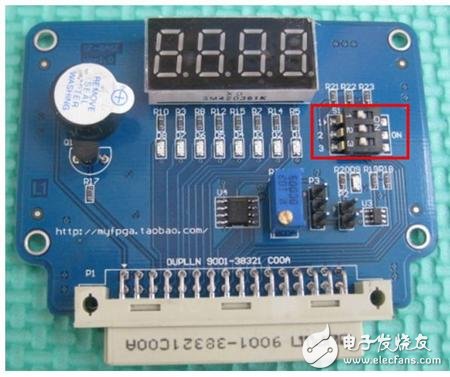

如圖3.50，我們可以對照實物，默認3個撥碼開關應該都是撥向左側（即1、2、3標記側），在電路圖上就是VCC3.3上拉一側。就是說，默認情況下，3個連接FPGA的I/O口的信號SW_MODE1、SW_MODE2、SW_MODE3均為高電平。若撥碼開關被撥到右側（即標記ON側），則采集到的輸入就是低電平了。
圖3.50 撥碼開關實物照片
12下一頁全文
本文導航第 1 頁：FPGA開發外設子板模塊電路設計詳解 —電路圖天天讀（161）第 2 頁：數碼管驅動電路詳解
標簽：智能硬件(616)驅動電路(345)FPGA(3102)

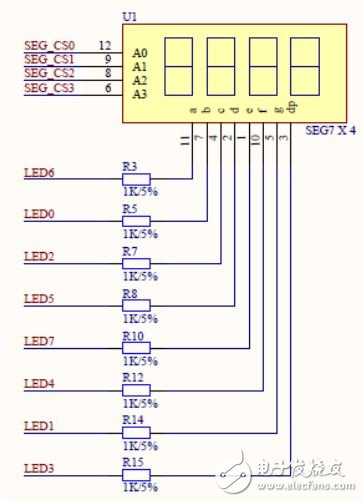

數碼管電路如圖3.51所示。SEG_CS0、SEG_CS1、SEG_CS2、SEG_CS3這4個信號對應控制數碼管4位顯示的片選信號，低電平有效，若4個片選信號都為0，則4位數碼管都能點亮顯示。LED0-7則也被復用為數碼管的段選信號，控制一個數碼管的對應段LED的亮滅狀態，這一組信號對于4位的數碼管是共用的。在實際控制時，我們一般會分時點亮需要顯示的各個位數碼管，只要時間控制得合理，人眼是很容易被“蒙騙”的，我們很容易就能看到4個不同的數字顯示在數碼管上。
圖3.51 數碼管驅動電路
A/D芯片的電路如圖3.52所示。它通過一個單向（從A/D芯片到FPGA）數據傳輸的SPI接口與FPGA相連。FPGA通過這組SPI接口讀取當前模擬電壓值。為了得到不同的模擬電壓值，我們的板子在A/D芯片的模擬輸入端設置了一個3.3V的分壓電阻，當跳線帽連接了P3的1-2引腳時，調節可變電阻R24的阻值便能改變當前A/D采樣的數據。跳線帽若連接P3的2-3引腳，則AD芯片的輸入模擬電壓來自于D/A芯片的當前輸出。 大功率電感廠家 |大電流電感工廠
