在維修中，接觸過多種壓縮機穩壓延時器，它們電路雖有不同，但都存在一定的缺陷，性能不穩定，故障率高。經反復研究，設計如下電路并制成成品。使用兩年來，該機性能穩定，很適合農村電壓不穩定地區使用，使電冰箱、空調器的壓縮機得到更徹底的保護。

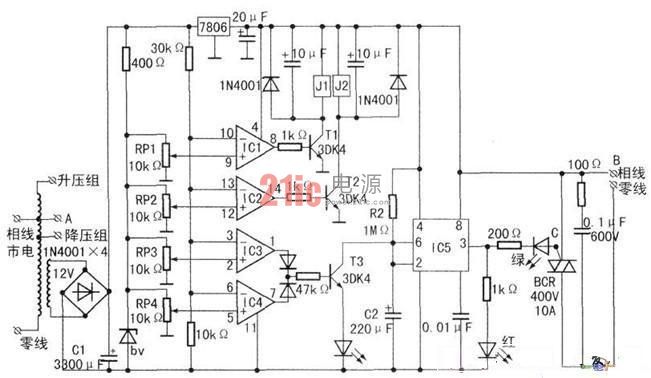

電路原理：電路如下圖所示。市電電壓正常時(185V-245V)，IC1、IC2、IC3、IC4均輸出低電平，繼電器J1、J2均不動作。市電電壓大于245V而小于270V時，IC1輸出高電電感器生產平，IC2、IC3、IC4均輸出低電平，此時J1動作，其常閉觸點斷開，常開觸點吸合，切換到變壓器的降壓繞組上，使輸出電壓比市電低30V左右，在正常范圍內。
市電電壓小于185V而大于160V時，IC2輸出高電平，IC1、IC3、塑封電感器IC4均輸出低電平，此時J2動作，其常閉觸點斷開，常開觸點吸合，切換到變壓器的升壓繞組上，輸出電壓比市電高30V左右，在正常范圍內。
上述三種情況下，三極管T3截止，電容C2通過電阻R充電，約5分鐘后IC5的②、⑥腳電壓達4V，③腳輸出低電平，BCR有了觸發電壓導通，為壓縮機供電。
當市電電壓過高(大于270V)或過低(小于160V)時，IC3模壓電感或IC4輸出高電平，三極管T3導通，電容C2迅速放電，IC5的②、⑥腳電壓降至2V以下，③腳輸出高電平，BCR因無觸發電壓而截止，停止為壓縮機供電。
元件選擇及調整：

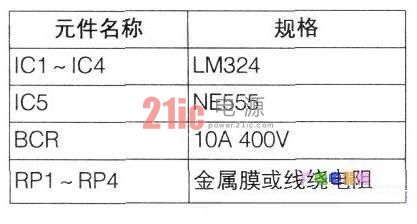

所有元件均選用正品，規格見下表。
調整RP3使用IC3在屏蔽電感市電電壓270V時輸出高電平，調整PR4使IC4在市電電壓160V時輸出高電平;調整RP1在市電245V時J1動作，調整工字電感RP2在市電185V時動作。上述調整宜反復進行，使之準確無誤。
