1.引言

目前，溫度控制器存在的問題是如何縮減成本，減少功耗，溫度測量的準確性和多路溫度的同時顯示。本方案設計的實現基于C51單片機的兩路溫度控制器，做到成本最低化，精確度高，兩路溫度的顯示和控制，能在溫度超出設定的最高溫度時啟動電風扇進行降溫，在溫度低于設定的最低溫度時啟動蜂鳴器報警，能夠用戶設定最高最低溫。

2.系統結構

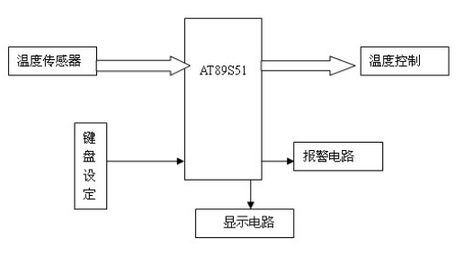

溫度控制器系統包括以下幾個主要部分：溫度傳感器，報警電路，LED顯示電路，鍵盤控制，89C51控制部分。如圖所示：

本系統設計實現：啟動溫度控制器后，綠燈亮起，大電流電感四位LED數碼顯示器上前兩位為溫度傳感器1所測的環境溫度，后兩位為溫度傳感器2所測的環境溫度。

3.硬件繞線型片式電感器結構

3.1 溫度傳感器

本設計采用的是DS18B20作為溫度傳感器，DS18B20與傳統的熱敏電阻相比具有精確度高，測量誤差小，方便實現多點測溫等優點，因此用DS18B20作溫度傳感器。

3.2 報警電路

本設計采用蜂鳴器和電風扇報警電路。蜂鳴器報警電路由三極管和蜂鳴器組成。當溫度低于設定的最低溫度時，則蜂鳴器報警。電風扇報警電路由三極管和電風扇組成。當溫度高于設定的最高溫度時，則電風扇報警。

3.工字電感3 顯示電路

本系統采用L E D數碼顯示管顯示，LED亮度高電感器廠家，可視角度高。LCD的可視角度低，亮度較低，價格高。考慮到此溫度傳感器主要用于溫室大棚等亮度不太高的環境，從經濟與實用的角度來看選LED作為顯示器。

3.4 鍵盤控制

本系統采用3個獨立的按鍵作為鍵盤控制電路。鍵盤一般分為獨立式和矩陣鍵盤兩種。獨立式鍵盤結構簡單，但占用的資源較多;矩陣鍵盤結構比較復雜，但占用的口線少。考慮到本設計所需按鍵數不多，采用三個獨立鍵盤完成兩個溫度傳感器溫度的設定。

3.5 89C51控制部分

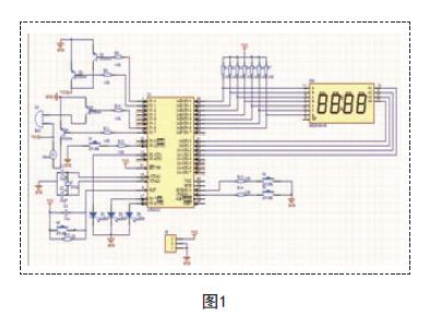

本系統采用的是AT89C51,小電子產品用51,硬件設計電路如圖1所示。

4.軟件設計

本系統使用匯編語言編碼實現的，比C語言編碼的程序處理時間更快。

主程序中包含系統初始化，鍵盤扁平型電感掃描選擇子程序，溫度比較子程序，溫度測量子程序，溫度計算子程序，顯示子程序。

4.1 主程序模塊

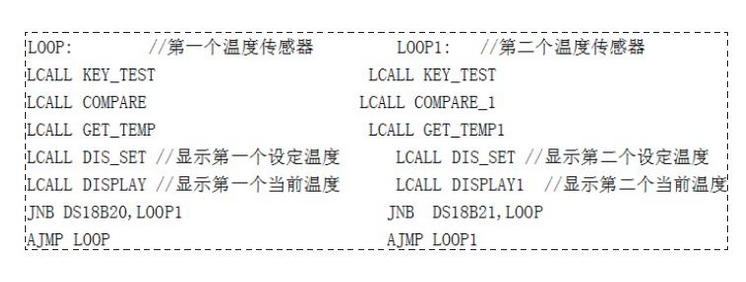

主程序中先對數據進行初始化，然后調用鍵盤掃描子程序KEY_TEST,溫度比較子程序C O M P A R E,溫度采集子程序G E T _ T E M P,溫度顯示子程序D I S _ S E T和DISPLAY,再判斷采集，顯示第二個溫度傳感器的溫度值。編寫程序如下：

4.2 LED顯示模塊

LED顯示可以分為動態顯示和靜態顯示兩種，靜態顯示占用更多口線，為了減少硬件成本，本設計采用動態掃描顯示的方法顯示兩個溫度傳感器的溫度值。

DISPLAY和DISPLAY1函數分別讀取第一個和第二個溫度傳感器的溫度并根據暫存單元的數據顯示兩個溫度傳感器的溫度。編程思路：根據SIGN標志來判斷轉入不同的顯示，將查表所得的數據存入不同的單元并顯示在LED上。

4.3 鍵盤控制模塊

鍵盤通過設定SIGN標志來判斷設定第一個或者第二個溫度傳感器的最高溫或者最低溫，編程思路為：將SIGN初始設定為0,當第一個按鍵按下時將其賦為1,再次按下時加一，直到按到第5次重新賦值為0,根據SIGN的值確定進行不同的設置。

4.4 溫度傳感器模塊

根據溫度傳感器DS18B20完成溫度轉換所必須經過的3個步驟，程序：MOV A,#0CCH//跳過ROM MOV A,#44H / / 進行溫度變換 MOV A,#0BEH//讀暫存存儲器內容。

4.5 報警模塊

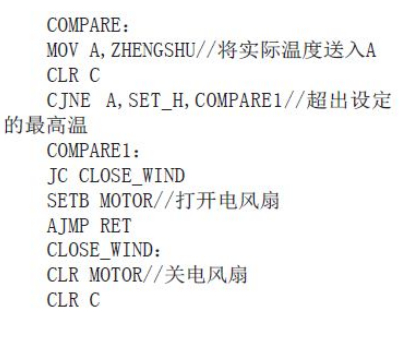

當實時溫度高于設定的最高溫度時或者實時溫度低于設定的最低溫度時，單片機會控制蜂鳴器或者電風扇工作，判斷當前溫度是否在正常范圍的函數為COMPARE,高溫部分程序如下：

5.仿真測試

我們對DS18B20寫入程序之前，必須調試自己的程序。但我們不能看到程序是怎樣運行的。因此我們可以用仿真機來仿真，通過仿真機我們可以看到DS18B20發送過來的數據，讀出來的溫度值，所利用寄存的值的變化。系統連接示意圖如下圖所示： 大功率電感廠家 |大電流電感工廠
