摘要：介紹了一種新型的汽車防盜報警系統，以單片機為主控制模塊，采用防震傳感器以采集外部震動信號，利用聲光報警模塊發出聲光報警，采用移動電話GSM撥打車主電話或給車主發短信，使用無線遙控模壓電感器模塊可實現遠程遙控開啟與關閉系統。試驗表明該系統可以實現在0～70m開闊空地的遠程準確的開啟與關閉報警功能。
關鍵詞：SCM；傳感器；GSM；防盜報警
據了解，2009年國內汽車防盜系統產量達3 000萬套以上。在市場銷售方面，國內市場銷量以每年20％～30％的增長幅度上升，據專家預測，2011年市場需求總量超過1120萬套；汽車防盜系統的另一主要銷售渠道是出口，2010年的出口量達到1 600萬套，而且未來汽車市場的進一步發展，將為汽車防盜器市場帶來成倍的增長空間。常用的汽車防盜系統按其結構可分為4大類：機械式防盜系統、電子式防盜系統、芯片式防盜系統和網絡式防盜系統。其存在的主要問題有機械式防盜器難抵擋住鐵撬、鋼鋸、強力剪等重型工具的盜竊電感耦合；電子防盜報警裝置利用電子技術，它克服了機械式防盜裝置不能報警的缺點，但是容易產生誤報；網絡式防盜系統費用較高。文中介紹了一種基于單片機的汽車防盜報警系統，采用兩個STC89C52單片機作為控制核心，實現聲光報警的同時，通過GSM模塊撥打車主電話或通過短信方式通知車主。
1 系統結構和工作原理

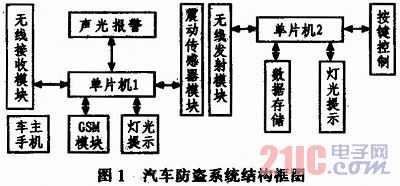

系統結構框圖如圖1所示，主要由兩個單片機控制模塊、震動傳感器模塊、聲光報警模塊、遙控摸塊、GSM，模塊、無線發射與接收模塊組成。其工作原理為車主啟動防盜模式后，信號采集系統中的傳感器檢測模塊便處于工作狀態，傳感器放置在4個車門和車前后蓋6個位置，一旦檢測到相應的外界干擾信號，防盜系統便被觸發。單片機控制模塊進行綜合判斷后，一方面發出報警聲阻嚇盜車者；另一方面利用GSM移動通訊網絡將短信發送至車主的手機，告知車輛遭受外部侵入或盜竊。同時，查找被盜的汽車并通過GSM移動通訊網絡對車載通訊裝置的訊號進行基站搜索，以確定車輛的位置。采用51系列單片機作為主控單元，并且能夠通過傳感器把模擬信號通過A／D信號轉換為數字信號。單片機主控制模塊檢測到低電平信號時，啟動聲光報警電路和GSM報警，聲光報警電路由高亮LED和揚聲器組成，GSM模塊采用西門子TC35I，GSM模塊向車主發送短信或者打電話報警。
2 系統硬件設計
2. 1 主機控制模塊

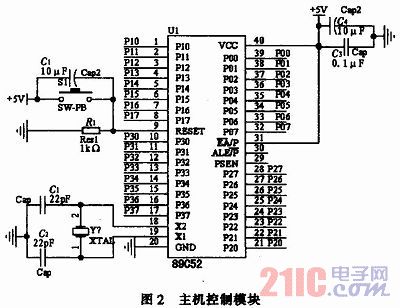

主控制模塊由按鍵與上電復位電路、晶振電路組成。其連接如圖2所示，主機控制模塊負責處理傳感器信號、聲光報警，SPI接收發射模塊的數據包和TC35IGSM模塊串口通信報警。
2．2 震動傳感器模塊
震動傳感器模塊的電路如圖3所示，其工作原理為當震動傳感器受到外界震動干擾時，接觸片S2則變?yōu)榻佑|狀態，使得比較器U3A的輸出端1得到低電平，輸出一個低電平信號給單片機的P3．0口，單片機得到信號后便進行相應的處理。
2．3 聲光報警模塊

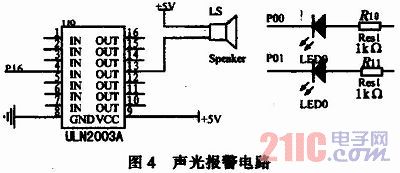

聲光報警模塊的電路如圖4所示，其工作過程由單片機的輸出口P1工字電感．6輸出連續40 s的高平信號經過ULN2003反相器后輸出低電平驅動蜂鳴器同時發光二極管開始閃爍。
2．4 遙控模塊
遙控模塊的電路主要模壓電感單片機電路和無線發射模塊組成，其遙控流程如圖5所示。主要控制輸入口為單片機的P3．2與P3．3口，在程序中分別設置其值為“1&rdq插件電感器uo;和“2”，當報警器受到外界不良干擾發出警報時，主人可通過該遙控器遠程按下按鍵K2，相當于向P3．2口輸入一個低電平，通過SPI串行接口傳送給單片機得到一個中斷程序，進而向無線模塊輸送值“1”，當報警器上的無線接收模塊得到“1”時，便將其輸送給報警器上的單片機處理，單片機得到中斷信號則停止報警。同理，當按下K3按鍵時，報警器上的無線模塊得到數據并傳給單片機執行，其功能設定為防范系統關閉。 大功率電感廠家 |大電流電感工廠
