摘要：為滿足落水式太陽能熱水器自動控制的要求，設計了一個基于PIC16C72單片機的水溫水位控制器。以NTC熱敏電阻作為測溫傳感器，用PIC16C72內置的多路8位A／D轉換器把NTC熱敏電阻上的壓降轉換為數字量實現測溫。通過非對稱多諧振蕩器電路把水位傳感器的等效電阻轉換為振蕩信號的頻率，然后用PIC16C72內置的計數器測量頻率的高低，實現對水位的測量。介紹了控制器的工作原理、完整的硬件電路和功能。該設計省去了溫度測電感廠量信號調理電路、專用A／D轉換和輸出譯碼驅動芯片，具有硬件系統組成簡單、可靠性好的特點。
關鍵詞：PIC16C72；溫度；水位；控制器；太陽能熱水器
太陽能熱水器因具有節能環保、使用費用低廉等優點正快速進入千家萬戶，與太陽能熱水器配套的水溫水位控制器十分方便用戶的使用，產品市場前景好，被受到廣泛重視和研究。但當前使用的水溫水位控制器仍存在著許多缺餡，如按鍵功能設計不合理，需要復用按鍵，用戶操作離不開說明書，操作儀表復雜，給用戶帶來了許多麻煩；選用的水溫傳感器參數和測量電路不合理，容易因熱擊穿損壞；水位傳感
器容易結水垢或開裂故障多，使用壽命短，維修成本高。迄今為止，國內外還沒有質量過關的水溫水位控制儀。針對上述問題，為使控制器的功能更全面實一體成型電感用，操作更簡便、直觀，提高傳感器的可靠性，降低維修成本，筆者結合PIC單片機和NTC熱敏傳感器技術，設計了一個適用于落水式太陽能熱水器的控制器。
1電感器生產 系統結構和工作原理
該控制器主要是用于測量、顯示落水式太陽能熱水器水箱中的水位和水溫，上下水管道溫度，控制電磁閥上水、控制輔助電加熱及管道防凍電伴熱帶等。它主要由單片機PIC16C72、水箱溫度和管道溫度傳感器、水位傳感器及測量電路、輸入按健、用水水流開關、電磁閥控制、電加熱控制和電伴熱帶控制等部分組成。控制器結構框圖如圖1所示。單片機PIC16C72作為控制的核心，通過執行程序?qū)崿F(xiàn)對系統各部分的控制。水位測量模塊實現水箱水位的測量，溫度測量模塊實現儲水箱水溫、上下水管道溫度的溫度測量。三路控制輸出通過繼電器分別控制上水電磁閥、電加熱器和防凍電伴熱帶工作。LED部分顯示水箱水位，水箱水溫及顯示相關參數，按健部分用于選擇工作模式、設置相關參數、手動控制上水或電加熱。水流開關用于測量用水狀態。
2 系統硬件設計

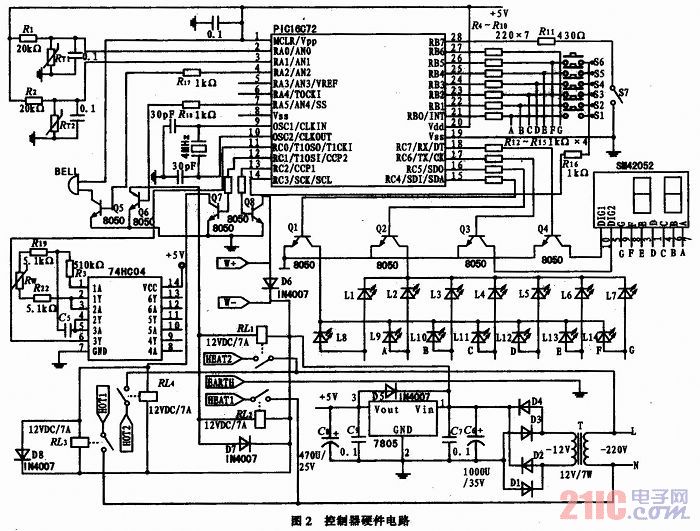

設計的控制器以單片機PIC16C72為控制核心，控制器的電路如圖2所示。單片機PIC16C72內有2個計數器，內置一個五通道8位A／D轉換模塊，帶有2K的OTP程序存儲器。這里測量水位的方法是用非對稱式多諧振蕩器電路把水位傳感器的等效電阻大小轉換為振蕩信號頻率的高低，由單片機內置的計數器對頻率計數，實現水位的測量。儲水箱水溫、上下水管道溫度的測量方法均是利用熱敏電阻與固定電阻串聯分壓，把溫度的變化轉換為熱敏電阻上壓降的變化，利用單片機內的多通道8位A／D轉換模塊對這二路溫度電壓信號進行A／D轉換后，由程序讀取和處理。程序控制PORTB口分一體電感器時作鍵盤輸入口和顯示輸工字電感出口。
2．1 水位測量
水位傳感器的長期可靠性是水位測量的關鍵。早期曾采用半導體壓力傳感器來測水位，由于水垢堵塞水壓傳導管，在應用一段時間后因不適用測量水位環境要求而放棄。這里采用非對稱式多諧振蕩器電路把水位信號轉換為頻率信號作為水位測量方法。在圖2中，非對稱式多諧振蕩器由74HC04和電容C5，電阻R3，R19，R22和水位傳感器的等效電阻Rw組成。該電路的振蕩頻率為1／[2．2(R19+R22+Rw)C5]。這里是把若干個電阻相串聯，在電阻間的引線處引出水位探測電極，作為水位測量傳感器。由于水有導電性，水位的變化可引起水位探測電極間的短路，這會改變水位傳感器的等效電阻Rw的大小，從而使振蕩器頻率變化。該信號經非門隔離后由74HC04的引腳6輸出到單片機的引腳T1CKI，由PIC16C72片內計數器T1對振蕩信號的頻率計數。水位傳感器的串聯電阻參數的選擇是有效測量水位的關鍵因素。通過大量的實驗發現，在上述多諧振蕩器電路中，當選用電容C5為0．1μF，水位傳感器由30，10，10，10kΩ的4個電阻相串聯組成水位傳感器時，測量水位時傳感器的等效電阻值在60～0 kΩ之間變化，多諧振蕩器的振蕩信號的頻率在60～415 Hz之間，測量水位效果較好。水位傳感器的結構形式、電極材料類型是影響水位傳感器使用壽命的重要因素。用導電硅膠材料做水位傳感器的導電電極并采用雙電極備份結構，較好地解決了因水位傳感器故障經常出現的跑水問題。
