使用溫度傳感器為 PT100,這是一種穩定性和線性都比較好的鉑絲熱電阻傳感器,可以工作在 -200℃ 至 650℃ 的范圍.本電路選擇其工作在 -19℃ 至 500℃ 范圍.
整個電路分為兩部分,一是傳感器前置放大電路,一是單片機 A/D 轉換和顯示,控制,軟件非線性校正等部分.

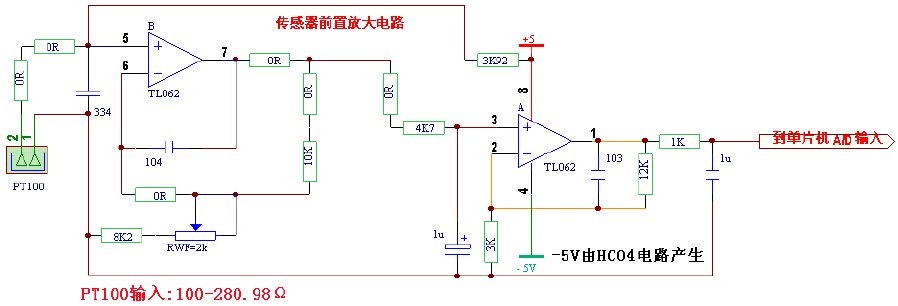

前置放大部分原理圖如下:
工作原理:
傳感器的接入非常簡單,從系統的 5V 供電端僅僅通過一支 3K92 的電阻就連接到 PT100 了.這種接法通常會引起嚴重片狀電感器的非線性問題,但是.由于有了單片機的軟件校正作為后盾,因此就簡化了傳感器的接入方式.
按照 PT100 的參數,其在 0℃ 到 500℃ 的區間內,電阻值為 100 至 280.9Ω,我們按照其串聯分壓的揭發,使用公式:Vcc/(PT100+3K92)* PT100 = 輸出電壓(mV),可以計算出其在整百℃時的輸出電壓,見下面的表格:
溫度 ℃ |
PT100 阻值 Ω |
傳感兩端電壓 mV |
0 |
100.00 |
124.38 |
1 |
塑封電感
100.扁平型電感39 |
124.8 |
50 |
119.40 |
電感器廠家
扁平型電感 147.79 |
100
